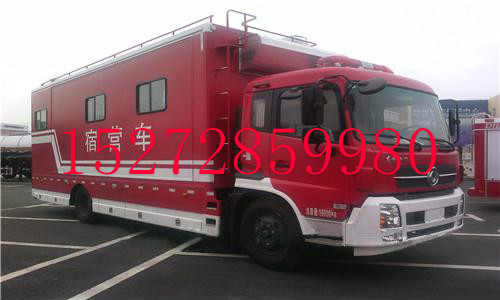

东风天锦系列24人制HLW5160TSY5DF型宿营车

一、装备主要功能及特点

（一）装备主要功能介绍

宿营车主要由东风商用车天锦系列高端二类底盘DFL5160XXYBX2V 、扩展宿营方舱、宿营设施、空气调节系统、影视系统、卫生间，洗漱间，电气系统等组成。能够满足24人的住宿，阅读。具有舒适的就寝环境及齐全的卫生设施。能够适应普通公路、沙石路、简易公路及越野特殊使用环境，可靠性好。

（二）装备特点

1、 整车机动灵活、可靠性高、环境适应性好，性价比高。

2、能够满足24人的住宿，阅读，生活，洗浴，空间利用率高。

二、整车总体技术指标

（一）作业能力、基本功能和性能

1) 在平整正常柏油路面最高车速：≥90Km/h

2）住宿人数：24人

3）展开时间不大于2分钟

4）收拢时间不大于2分钟。

车辆改装设计：整车改装设计符合国家对汽车设计改装的相关要求；在保证运载工具行驶安全的前提下，充分利用汽车底盘的有效载荷及底盘尺寸；能满足车载设备安装、运行和人员工作、生活需要。

5）驾驶室

驾驶室内部：驾驶室数人1+2人设置，适用于长途驾驶，配置冷暖空调。驾驶员座椅可调节高度、角度、前后位置，驾驶员及副驾驶座椅带安全带。长排警灯1个，符合GB13954－2009规定，电子警报器1个符合GB8108－2014规定，

2、主要作业能力指标

1）宿营功能：满足24人的住宿空间及床铺。具有舒适的就寝环境及齐全的卫生设施、具有良好的起居空间与环境供执勤人员阅读休息。

2）具备冷暖空调系统，提供稳定的休息环境。

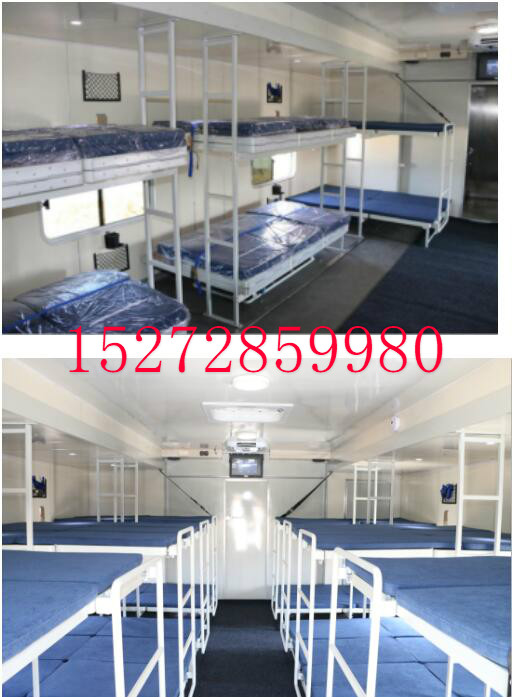

3）箱体内部每个床铺配备了LED柔性阅读灯、储物网兜、开关插座

3、舱体

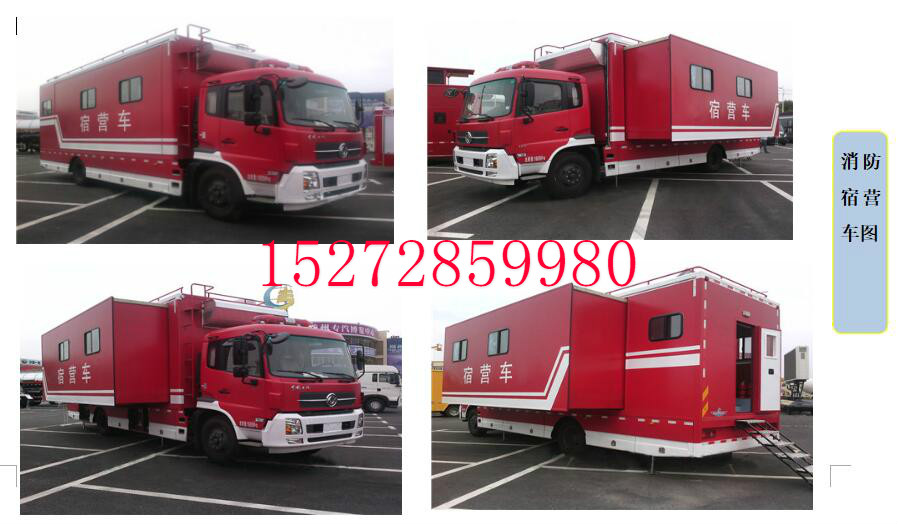

1）左、右小厢体与主厢体采用抽屉式结构，整车密封性能良好，该种扩展厢地板结构布局，不会对厢体内的上、下固定床造成影响。

2）大板为三明治保温复合板，外蒙皮为2mm铝板，内蒙皮采用2.5mm玻璃钢板，中间为钢骨架，骨架间填充阻燃聚氨酯泡沫，涂专用胶后，通过大板压机加温加压制作而成，具有外观平整，复合强度高等优点。宿营间内地板为地板革，洗漱间地板为不锈钢花纹板，淋浴卫生间地板为整体玻璃钢一体成型地板。

3）内饰型材及外包型材、门结构采用阳极氧化处理铝型材，其外型美观，防腐耐用。各开孔和承重处均设置骨架的预埋件，满足车厢的承重要求和安装要求。所有线束均预埋在车厢的大板内，线束应有抗磨绝缘保护层。舱体结构具有环境适应性好及具有多种防护性能，具有隔热保温、隔音、防水、防火、防热辐射、防海洋盐雾腐蚀、防虫蛀等性能。

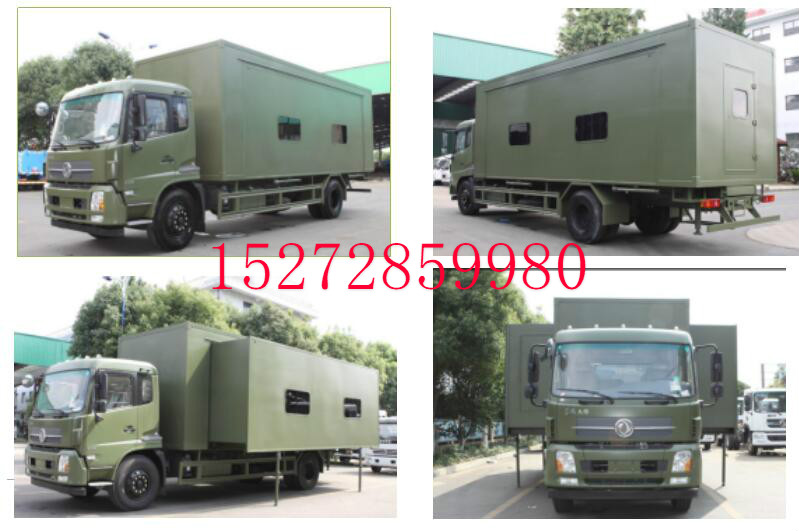

4）厢体外形为长方形六面体结构及带左右抽拉箱结构，抽拉箱结构采用手驱动方式。箱体下方安装液压支腿4个，侧抽厢配手动支腿4套、可用于箱体和侧抽厢的辅助支撑。

（二）、使用环境要求：

1、贮藏极限温度：-41℃，+70℃；

2、工作温度： -30℃～+46℃；

3、淋雨试验：降雨强度5～7mm/min 条件下30min无渗漏

4、空气相对湿度：不大于95%（25℃）

5、可使用海拔高度：≥2000m；应为额定海拔高度2500m，超过额定海拔，机动性能允许下降。（因每上升1000m，底盘、发电机等设备输出功率下降约10%）。

6、抗风：能在8级风条件下展开、撤收。
