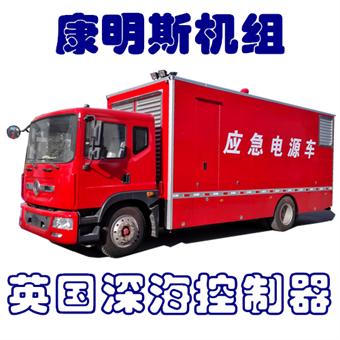

东风多利卡D9电源车技术参数

1. 车辆构成：

东风天锦移动电源车由二类汽车底盘，静音厢体，柴油发动机，发电机组，控制系统，内外照明装置，输配电装置，电缆卷盘，电源输入，输出接口，液压支腿等构成。

东风多利卡D9型移动电源车采用国内知名品牌东风汽车二类汽车底盘基础上进行上装，ISB180国Ⅳ排放发动机，132KW， 车辆在中华人民共合国工业和信息化部“车辆生产企业及产品”公告內，及国家税务总局《免征车辆购置税车辆明细表》目录内的产品，含有免税证明，整车具备国家强制性认证3C认证。

2.车辆详细参数：

     车辆外型尺寸：长9160×宽2545×高3600mm

车厢内部尺寸：6660*2000*2200

驾驶室配备空调系统：冷暖空调

准乘人数： 3人，

接近角/离去角21/13，

轴数：2轴， 轴距：5200

底盘名称: 东风牌DFA1162LJ10D7厢式运输车底盘、二类 ，

整备质量：（车厢内安装车载发电机组总质量）15800kg，

最高车速(km/h)：99

3.车厢详细参数：

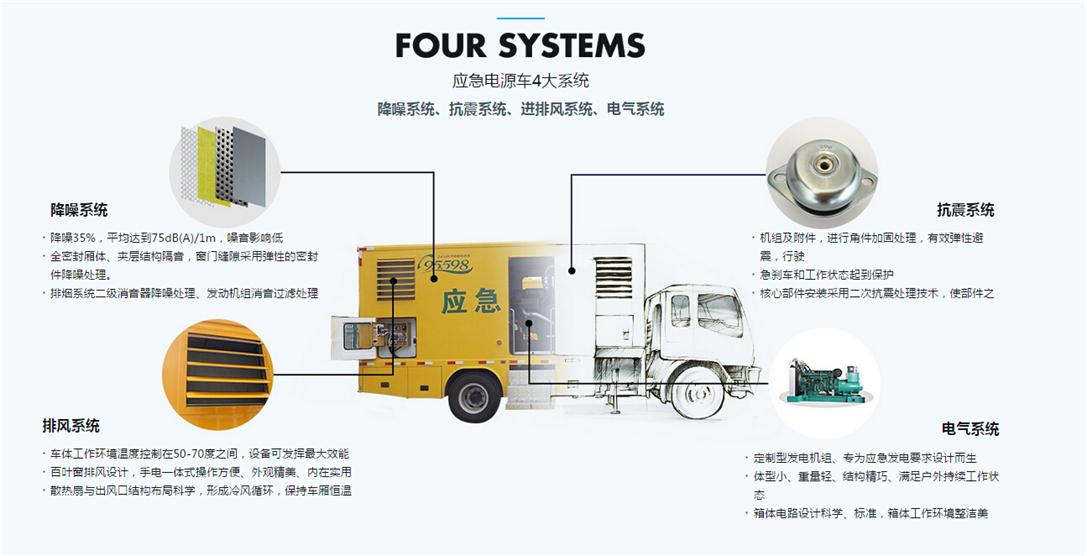

车厢采用静音箱体，箱体消音隔热材料选用阻燃防火环保产品，

箱体内壁版必须选用金属板材，专业级金属吸音波音板材。

车厢中段发电机两侧双密封维护门，门下隐形有维护步梯

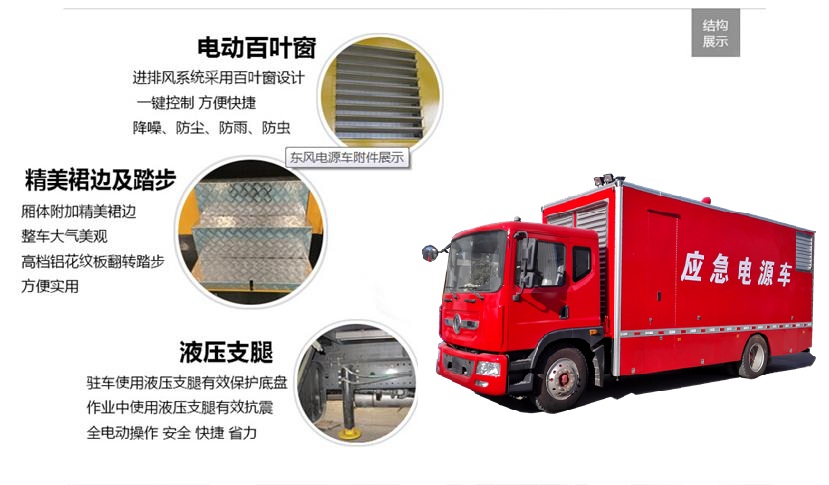

发电机组冷却水箱朝向车头前方便于散热，车量前段设立独立的吸音排风仓，装置全铝合金百页窗。

静音标准：1米处测量平均值≤75db,7米处测量平均值≤65db。

油燃消耗100%（主用功率）负载： 197 g/KWh，油箱油量持续时间100％负荷时有效容积8.5小时。

车辆支撑系统采用4点位液压支撑，单腿支撑力大于8吨。

4.发电机组参数：

柴油发动机：配置参数选用欧洲进口沃尔沃或康明斯

发电机：斯坦福STAMFORD电机，

     控制模块：深海控制器DSE7320，中文液晶数显

主用功率200-500KW发电机组

额定电压400/230V，额定频率50HZ，

接线方式三相四线接电，

防护等级IP23，

电压稳态调整率 （≤%±3）

电压瞬态调整率（≤%）20 ～-15，

电压稳定时间（S）≤3，

励磁方式：无刷自励式铜芯电机，

调速方式：电子自动调速；

调压系统：自动调压；

启动方式：DC 24V电启动；

启、停方式：手/自动。，

显示功能：显示发电机组的各项参数，如发电机转速、机油压力、发动机冷却水温、发动机运行时间、电池电压、机组三相电压、三相电流、频率、自动/手动/断开功能选择开关、市电电池充电器、紧急停机开关；具备高水温、低水位、低油压、超速、低俗、短路超电流、高电压、低电压、充电失败等报警功能。支持14国语言，并且显示内容可编辑(包括中文)

报警分级：预报警、电气跳闸和停机， 手动控制燃油泵， 手动控制发动机转速(电喷发动机)
• 可预设运行时间(机组需要定期启动，进行保养运行)• 可预设保养周期功能(发动机运行250小时，需换三滤等)• 可自行升级软件固件版本(例如：从3.0版本升级到5.0版本)• 具有发动机、发电机监控和保护功能-发动机转速、发动机油压、发动机水温、蓄电池电压、发电机电压-发电机电流、发动机频率• 同时带有RS232和RS485通讯端口• 支持Modbus RTU 通讯协议• 具有PLC逻辑功能(最多支持50步)• 休眠省电模式• 分级甩载-加载/分级加虚拟负载(负载箱)• 如无需检测市电，可设定禁用市电检测功能•  可取消所有的保护功能• 250条事件记录(带有日期和时间)

5.电源车配套输出：

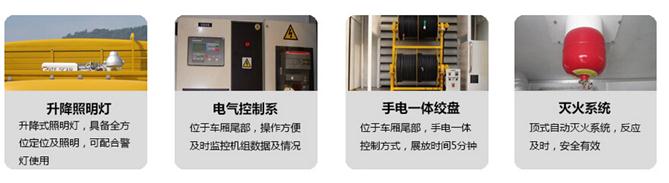

负载输出电缆ZRYCW185型耐油阻燃软电缆，根据现场配套电缆米数，负载电缆绞盘采用液压驱动，可以手动/自动运行，能够缠绕50米电缆。

负载电缆快速插头/座16BV ，8插头/8插座 。

车辆负载输出箱配装配装公共接地点铜排，负载输出铜排绝缘护板带铜排带电指示灯 ，

 配机组维护用电输出快速插头/座：三相400V/32A一套，单相230V/32A一套，单相六孔插座230V/10A一套；

配市电单相输入快速插头/座：单相230V/32A一套；所有插座均配装相应电流断路器。

车辆充电系统为24V/30A全自动带浮充功能充电器可对机组或汽车电池充电。

6.车顶照明系统：

车顶选装照明设备[倒伏式1.8m升降照明灯1台(2*250W泛光),加装可视倒车雷达倒车导航一体机。
