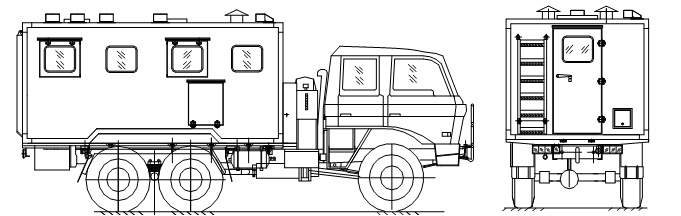

一、炊事车，淋浴车，净水车，发电车,宿营车，指挥车 详细外观尺寸具体见设计图纸

车厢体右侧：2车厢体右侧：侧面为翼展上掀门及下翻板结构，内饰1.5mm不锈钢板，厢体骨架按照国家标准集装箱技术要求设计、加工

2下部分为裙边，车身两翻自动收拆系统: 含油缸、管路、控制单元

2支撑系统: 电控液压

（1）钢梁框架，保温方舱构造；钢板材质： Q235

（2）箱板材料：保温隔热材料

（3）冀展厢体：两侧冀展，液压控制，自动展开、收回

（4）车窗：玻璃滑窗车厢体左侧：2车厢体左侧：侧面为翼展上掀门及下翻板结构，内饰1.5mm不锈钢板，厢体骨架按照国家标准集装箱技术要求设计、加工；

2下部分为裙边，车身两翻自动收拆系统: 含油缸、管路、控制单元

2支撑系统: 电控液压

（1）钢梁框架，保温方舱构造；钢板材质： Q235

（2）箱板材料：保温隔热材料

（3）冀展厢体：两侧冀展，液压控制，自动展开、收回

（4）车窗：玻璃滑窗   车体后部：后部为外开门，尺寸为800X1750MM,下部为隐藏抽拉梯；顶：车顶采用防滑铝板，表面可承重250kg，车顶两侧安装不锈钢低护栏，起装饰作用；车顶还需安装强力抽风机天窗及抽油烟机；2箱体

1）采用矩形钢管作骨架，焊接而成，骨架在焊接前进行防腐处理，焊接完毕后对损伤油漆的部位进行补漆处理。厢体四周外护面用3mm厚铝板焊接成整板后与厢体骨架粘接而成。

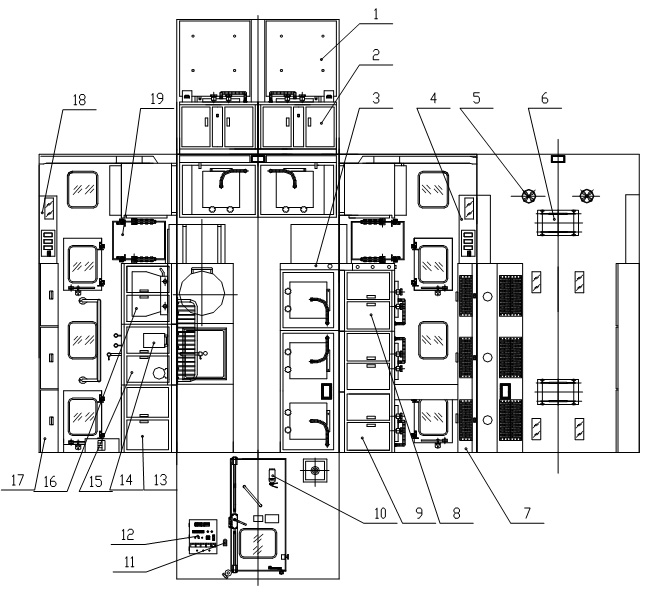

2）、厢体两侧设计翼开式门，门板分为上下两件，上墙板采用带自锁装置的液压撑杆升起，下墙板采用带自锁装置的液压撑杆向外放平，液压系统的油泵、安全阀、换向阀、平衡阀、同步阀等关键零部件从国外进口。这样使整个厢体具有通风良好，工作环境宽敞，工作人员活动空间较大、便于作业的特点。当工作环境风较大时，可关闭厢体右侧板，以保证正常作业。翼开门右下墙板的外侧分别安装2套翼开门支撑，方便工作人员在翼开门板上工作。箱体下部右侧为裙边门，门采用上翻式结构，配以专用锁止工具、密封胶条，内部装饰采用铝合金花纹铝板。左侧裙边门从前到后依次为原车气罐、发电机仓、净水箱液压系统。右侧裙边门从前到后依次为主油箱、副油箱、电器仓、液压系统。（如下图所示）★1、厢体双侧下放设有分体式下挂储物箱（下挂箱与厢体独立区分），箱内可安装一部分设备和放置杂物用，如发电机、蓄电池、电缆盘等，充分利用车辆空间。下挂箱内框安装有橡胶密封条，有效防止雨水进入。
