天锦淋浴车详细技术参数
一、 产品主要用途及特点：

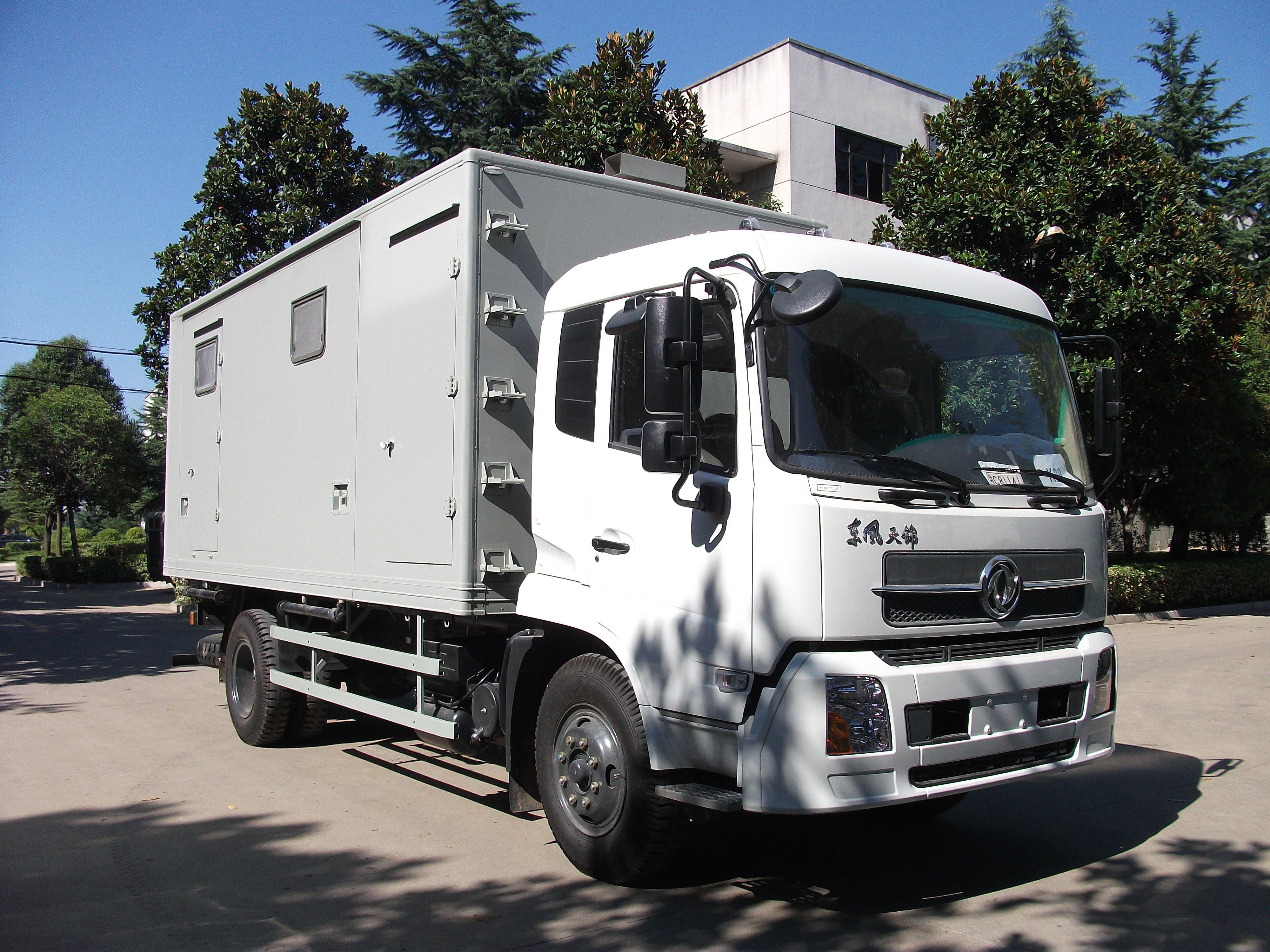

天锦淋浴车是采用东风DFL1160BX1V型（国Ⅳ）二类底盘，设计安装储水装置、水加热装置、保温扩展方舱、淋浴装置、
水电油供给系统，形成机动性强、适用范围广、便于机动的淋浴装备、为部队在野外执行任务时提供洗浴保障。该车选装
电动/手动双动力扩展机构，满足铁路、公路、水路运输要求。
天锦淋浴车主要特点：
1）保温方舱扩展后，有独立的更衣间、洗浴间；
2）整车自备发电机组，也可使用外接电源保证设备的正常工作；
3）车内配制不锈钢水箱，可汲取符合战时饮用水标准的地表水，经水质净化后，保证洗浴需要，也可直接使用市政用水；
4）利用全自动控制燃油锅炉提供洗浴热水；
5）在寒冷地域，暖风机对洗浴环境供暖。
二、 天锦淋浴车主要技术参数：
1、整车技术参数：
|
【整车技术参数】
|
|
产品商标
|
|
公告批次
|
298
|
|
产品名称
|
救险/淋浴车
|
产品型号
|
H5
|
|
总质量(Kg)
|
15800
|
整备质量(Kg)
|
12500
|
|
额定载质量(Kg)
|
3105
|
外形尺寸(mm)
|
8350,8450,8550,8750,8850×2480×3600
|
|
驾驶室准乘人数(人)
|
3
|
货厢尺寸(mm)
|
|
|
接近角/离去角(°)
|
20/12,20/11
|
前悬/后悬(mm)
|
1430/2320,1430/2420
|
|
轴荷(Kg)
|
5600/10200
|
最高车速(Km/h)
|
98
|
|
备注
|
1.驾驶室前脸扰流罩为选装件。选装前雾灯.选装卧铺侧窗装饰板;2.车头选装无导流罩,选装LED屏,嵌入式照明灯,卷帘门,对开门,带玻璃对开门;后部选装对开门,带玻璃对开门,LED显示屏,液压尾板,后部爬梯,选装无箭头灯;车顶选装无高杆灯,选装照明灯,探照灯,不锈钢围栏,顶置空调。3.该车专用装置:装有静音车厢,发电机组,电缆卷盘,控制系统等,内部可选装电驱式排水泵或柴油机驱动式水泵或液压水泵,主要用于应急抢险淋浴洗消 。
|
|
【底盘技术参数】
|
|
底盘型号
|
DFL1160BX1V
|
底盘名称
|
载货汽车底盘
|
|
商标名称
|
东风牌
|
生产企业
|
东风商用车有限公司
|
|
轴数
|
2
|
轮胎数
|
6
|
|
轴距 (mm)
|
3800,4200,4500,4700,5000
|
|
轮胎规格
|
9.00R20 16PR,10.00-20 16PR,10.00-20 18PR,10.00R20 14PR,10.00R20 16PR,10.00R20 18PR,10R22.5 16PR,275/80R22.5,275/70R22.5 16PR,275/70R22.5 18PR,295/80R22.5
|
|
钢板弹簧片数
|
7/9+6,8/10+8,10/11+10
|
前轮距(mm)
|
1880,1900,1920
|
|
燃料种类
|
柴油
|
后轮距(mm)
|
1800,1860,1820
|
|
排放依据标准
|
GB3847-2005,GB17691-2005国V
|
|
发动机型号
|
发动机生产企业
|
排量(ml)
|
功率(Kw)
|
|
ISB180 50
|
东风康明斯发动机有限公司
|
5900
|
132
|
2、天锦淋浴车主要作业性能指标：
|
序号
|
项目
|
指标
|
|
1
|
洗浴能力（人/h）
|
72
|
|
2
|
相对湿度 (%)
|
≤95（温度25℃）
|
|
3
|
淋浴水温度 (℃)
|
30～44
|
|
4
|
整车密封性（mm/min）
|
淋雨强度6
|
|
5
|
淋浴水源
|
符合 GB3838－2002标准规定的Ⅰ～Ⅲ类水源
|
|
6
|
装备供电系统（V/kW）
|
220/3
|
|
7
|
淋浴水储水量（t）
|
车载式水箱1.6t
|
|
8
|
燃油消耗
|
16L/100人次
|
|
9
|
展开/撤收(min)
|
12/10
|
三、 天锦淋浴车主要配置及构成
1、整车

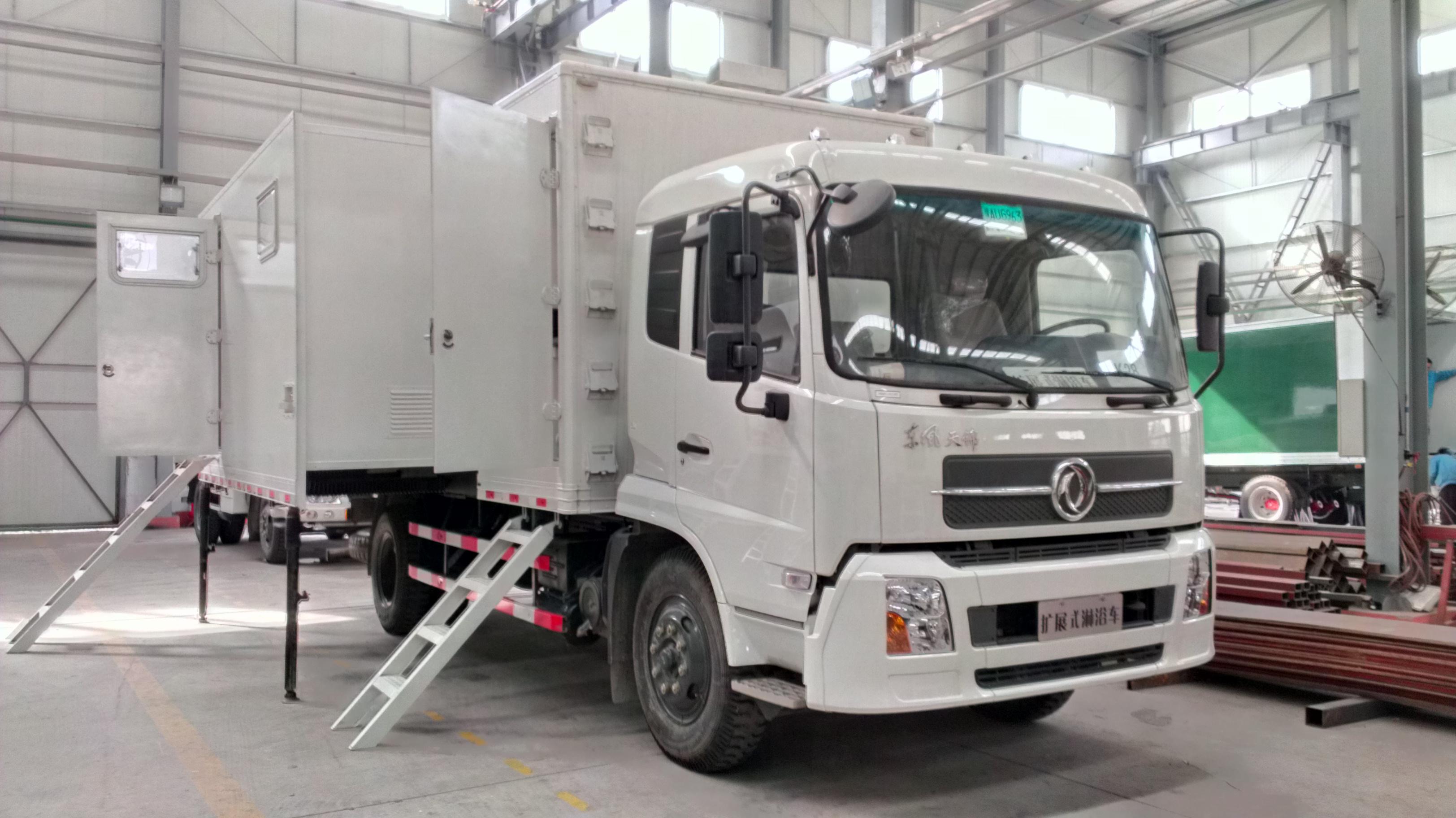

扩展舱为更衣间，更衣间右外侧设有门和门梯，撤收后门梯固定在主车厢下副梁中间，更衣间门口处设有门梯灯；厢体后端设有登顶梯，
主车厢下设有扩展机构，扩展舱（更衣间）的展开和撤收由扩展机构实现，撤收后有可靠的锁紧机构。设备间在厢体前端：内部有燃油热

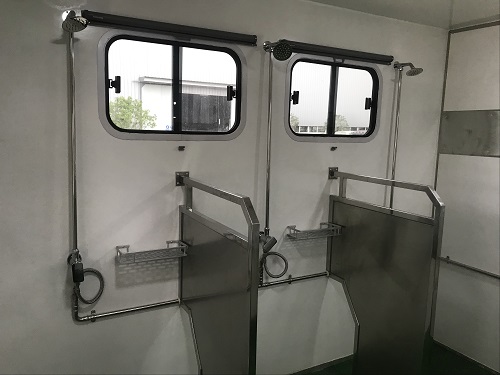

水锅炉、2.8KVA柴油发电机、水泵、精密过滤器、暖风机、灭火器、通风窗、照明灯；淋浴间设置12个淋浴喷头、U形不锈钢水箱（淋浴
间前端、右端、后端设置水箱）、皂盒、通风窗、照明灯；更衣间为右侧扩展舱，内设有更衣柜、衣帽钩、照明灯、前端下部设有通风进
气门、后端上部设有换气扇。
2、厢体
厢体采用聚氨酯发泡技术制作的保温厢体，外蒙皮为1.5mm厚防锈铝板、内蒙皮为2.5mm厚玻璃钢板。
3、水路系统
由潜水泵汲取水源或消防栓及自来水供水经进水口至精密过滤器去除源水中的悬浮杂质，经紫外线消毒后注入淋浴水箱，从而实现汲水和水质净化。
调节阀手柄，启动洗浴泵，向锅炉内注满水后，再启动锅炉，在洗浴泵的作用下，水箱内的冷水和锅炉内的热水分别进入恒温混水阀，按设定温度
自动混合，达到洗浴水温，通过淋浴管向淋浴间供水，实现淋浴。
排水时，依次打开各排污阀，进行排水。水箱底端阀门可使水箱排水。系统所有管路可有效排水，杜绝低温情况下因存水冻结而引起管件等损坏。
4、电气系统
通过外部电源或发电机组发电进行配电，一路对锅炉控制系统、潜水泵、洗浴泵、紫外线消毒器供电；
另一路通过变压器变压后，直流24V电供整车照明，对暖风机和换气扇供电。电气系统采用成熟的工艺，
系统能够实现自动控制，在燃料及源水供应充足情况下，能够做到无人值守连续长时间工作。
5、主要配置：
|
序号
|
名称
|
规格
|
单位
|
数量
|
|
1
|
底盘
|
DFL1160BX1V型（国Ⅳ）
|
辆
|
1
|
|
2
|
保温扩展舱
|
|
套
|
1
|
|
3
|
扩展机构
|
|
套
|
1
|
|
4
|
副车架
|
|
套
|
1
|
|
5
|
锅炉
|
LHS 0.1
|
台
|
1
|
|
6
|
柴油发电机组
|
KDE3500E
|
台
|
1
|
|
7
|
燃烧器
|
BT14G/W
|
台
|
1
|
|
8
|
空气加热器
|
FJH-5-24
|
台
|
1
|
|
9
|
水泵
|
WJ-203-X-EM
|
台
|
1
|
|
10
|
恒温混水阀
|
DN25
|
个
|
2
|
|
12
|
潜水泵
|
QDX2.5-15-0.37BS
|
台
|
1
|
|
13
|
精密过滤器
|
CM-J-250×500
|
个
|
1
|
|
14
|
紫外线杀菌仪
|
|
个
|
1
|
|
15
|
配电系统
|
|
套
|
1
|
|
16
|
水路系统
|
|
套
|
1
|
|
17
|
信号控制系统
|
|
套
|
1
|
|
18
|
支腿
|
|
个
|
6
|
|
19
|
随车工具及附件
|
|
套
|
1
|
