程力威牌CLW5112TWCE5型净水车技术方案说明
车辆简介

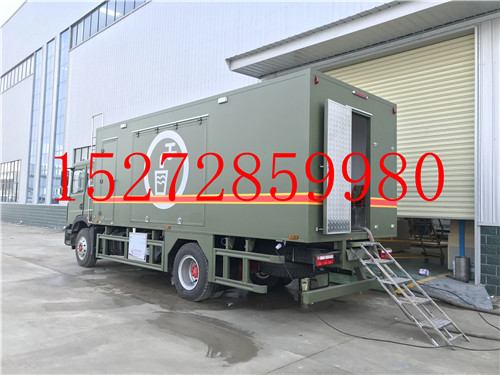

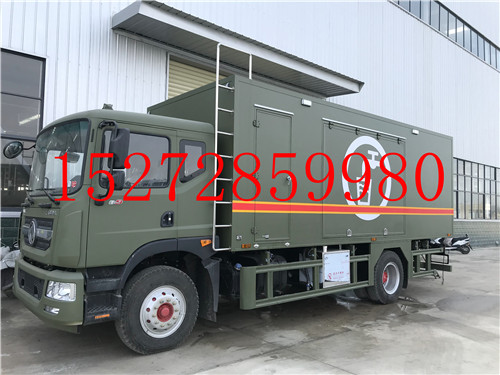

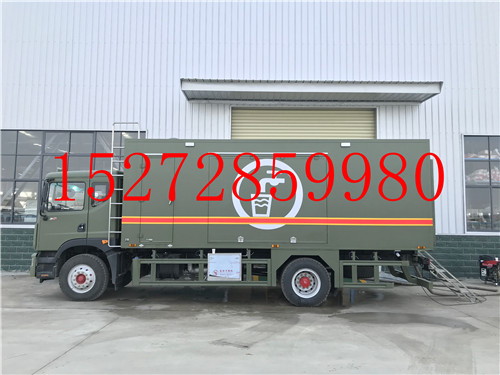

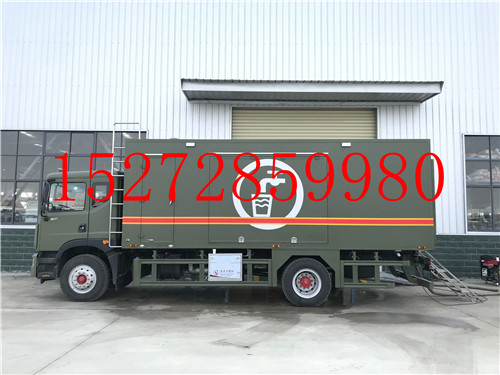

CLW5112TWCE5净水车由程力专用汽车股份有限公司在基型车CLW5112TWCE污水处理车基础上进行排放升级而成， CLW5112TWCE5净水车由东风4*2二类底盘，净水车专用大厢，锅炉仓，净水仓，水箱，开水加热系统，照明系统，供水加压系统，排水系统组成。净水能力达到1.5T纯水/小时,采用反渗透技术,纯净水制做工艺.净化饮水保障车是为消防队伍野外执行任务、扑救重特大火灾和抢险救援任务提供饮用水保障的需要而开发研制的一种机动、能把野外较差水源净化为可直接饮用的净水的装备。
车辆用途：
用于应急消防，军队作战，部队野外作业、部队战地演习、战地医院;地震、洪灾、泥石流等自然灾害发生时野外原水净化，清洁水携带，净水及开水供应功能。
车辆主要技术参数
使用环境
Ø 车辆环境温度：-30℃～40℃；
Ø 车辆贮存极限温度：-55℃～+70℃；
Ø 净水设备水温：5℃～35℃；
Ø 湿度:空气相对湿度≯95%，（气温在25℃时）；
Ø 抗风：能在八级风（风速20.10m/s）条件下展收作业；
Ø 淋雨：≯6mm/min，历时30min，厢体无渗漏；
Ø 盐雾腐蚀：耐海洋环境的盐雾腐蚀；
Ø 海拔高度：≯2500m；
Ø 道路：能适应3级以上路面公路；
外形尺寸及质量
Ø 外形尺寸(长×宽×高,mm)：8530×2530×3500(不含烟囱)；
Ø 厢体尺寸（长×宽×高,mm）：6000×2520×2400（不含副车架）；
Ø 锅炉间内部尺寸（长×宽×高,mm）1300×2340×2000；
Ø 净水间内部尺寸（长×宽×高,mm）4500×2340×1880；
Ø 整车整备质量：10755kg；
作业能力与基本功能指标
（1）储水能力：6000L；
（2）清洁水存储容积：3500L；
（3）净化水存储容积：2500L；
（4）水净化能力：3000L/h；
纯水产出：≥1500L/h 25℃
（5）净水指标:高于GJB651-1989《军队战时饮用水卫生标准》符国家生活饮用水标准GB5749-2006要求；
（6）热水保障能力：300L/25min（20℃时）；
（7）原水水源：市政水供水及GB3838-2002《地面水环境质量标准》中
规定的三类以上（含三类）地表水；

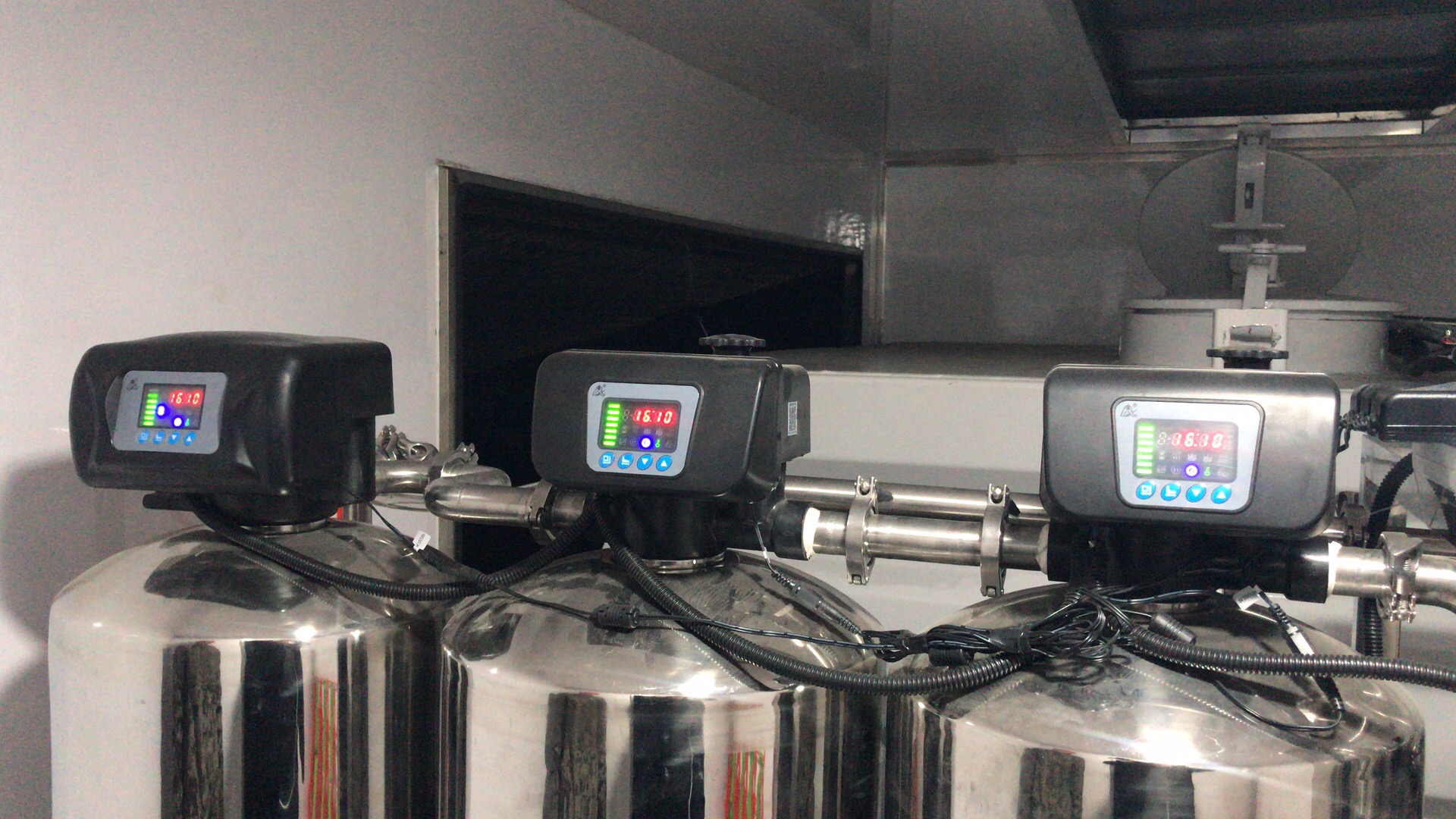

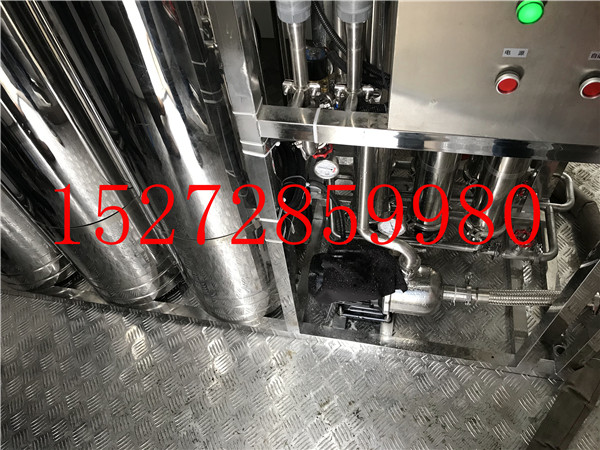

（8）主要净水方式：一级反渗透；
（9）展收作业时间：10min；
电控系统
车辆电气控制系统
1.整车配备220V市电，及220V 8KW 柴油发电机两套供电系统，柴油发电机在工作时采用外置发电。配50米配电电缆。
2.车辆在主电输入后设置过载电流保护开关，防止车载装备过载影响操作安全。
3.整车设置记外照明灯具保证在野外夜间工作照明使用。
4.原水箱与净水箱设置高低液位控制抽水泵与净水机组自动启停。当原水箱高水位时，抽水泵自动停止运行，当低水位时，抽水泵自动启动。当净水箱高水位时，净水机组自动停止工作。
5.车厢内设置内部照明装置，保证夜间工作需要。
其它要求
副油箱容积：240L；
车辆公告技术参数
|
【整车技术参数】
|
|
产品商标
|
程力威牌
|
公告批次
|
316
|
|
产品名称
|
净水车
|
产品型号
|
CLW5112TWCE5
|
|
总质量(Kg)
|
10950
|
罐体容积(m3)
|
|
|
额定载质量(Kg)
|
|
外形尺寸(mm)
|
8530×2530*3820
|
|
整备质量(Kg)
|
10755
|
货厢尺寸(mm)
|
6000×2520×2400
|
|
驾驶室准乘人数
|
3
|
鞍座最大载质量
|
|
|
接近角/离去角(°)
|
18/12
|
前悬/后悬(mm)
|
1230/2620
|
|
轴荷(Kg)
|
4365/6585
|
最高车速(Km/h)
|
110
|
|
备注
|
该车装用装置为:保安过滤器,主要用于污水处理领域.在不使用任何外加试剂(化学物质)胡情况下,将水处理达到可以饮用级别。选用4700mm轴距.侧后防护由车体替代,后部离地高度480mm.YC4S170-50发动机最大净功率:120(KW)ABS系统生产厂家,型号 :焦作博瑞克控制技术有限公司,J ABS.
|
|
【底盘技术参数】
|
|
底盘型号
|
EQ1140LJ9BDF
|
底盘名称
|
载货汽车底盘
|
|
商标名称
|
东风牌
|
生产企业
|
东风汽车股份有限公司
|
|
轴数
|
2
|
轮胎数
|
6
|
|
轴距 (mm)
|
4700
|
|
轮胎规格
|
8.25R20
|
|
钢板弹簧片数
|
8/10+7
|
前轮距(mm)
|
1858,1891
|
|
燃料种类
|
柴油
|
后轮距(mm)
|
1806
|
|
排放依据标准
|
GB17691-2005国Ⅴ,GB3847-2005
|
|
发动机型号
|
发动机生产企业
|
排量(ml)
|
功率(Kw)
|
|
YC4S170-50
|
广西玉柴机器股份有限公司
|
3767
|
125
|
